電動襯膠蝶閥簡介：
電動襯膠蝶閥（電動襯膠防腐蝶閥）是通過高溫的方式將橡膠與閥體硫化為一體，并與電動執行機構組合而成的電動蝶閥，其襯膠的設計可以有效的隔離介質與金屬接觸，具有一定的耐堿鹽和弱酸侵蝕性能，可使用在含有腐蝕性的介質當中。電動襯膠蝶閥根據使用工況的不同，可分為全襯膠和半襯膠，確保在不同場所的使用條件下保證蝶閥的密封性、耐腐性。在含有固體顆粒的介質中，橡膠密封比四氟PTFE密封更有耐磨性。

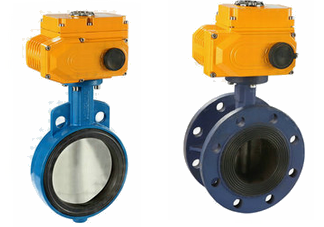

電動對夾式襯膠蝶閥 電動法蘭襯膠蝶閥
電動襯膠蝶閥優點：
1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
2、密封面耐磨性好（橡膠耐磨性是銅的七倍）。
3、可分為電動法蘭襯膠蝶閥和電動對夾式襯膠蝶閥，可滿足使用在不同的管道里。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、橡膠材料無任何毒性，并且抗菌、耐老化、耐弱腐蝕，使用壽命長等特點，且產品價格是不銹鋼閥門的三分之一。
|
電動襯膠蝶閥標準規范：
設計*造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等*：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

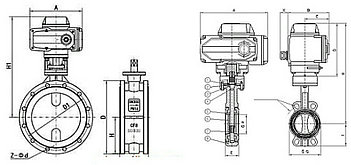

電動襯膠蝶閥零件材料： |
電動法蘭襯膠蝶閥 電動對夾式襯膠蝶閥 |
閥 體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶 板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 完全包覆橡膠或氟塑料
閥 桿：碳鋼鍍鎳磷、不銹鋼
閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
密封圈使用溫度：丁腈橡膠X≤80度； 耐磨橡膠X6≤150度； 氯丁橡膠≤120度； 氟橡膠X7≤150度；
電動襯膠蝶閥技術參數：
| 公稱通徑 |
DN50-DN1200(mm) |
| 公稱壓力 |
0.6Mpa、1.0Mpa、1.6Mpa |
| 連接形式 |
對夾式、法蘭式 |
| 介質溫度 |
-40℃～150℃ |
| 密封圈 |
各種橡膠（零泄露） |
| 動作范圍 |
0～90° |
| 控*方式 |
調節型或普通開關型 |
| 閥體材質 |
球墨鑄鐵、鑄鋼、不銹鋼 |
電動襯膠蝶閥性能規范：
| 公稱通徑 |
DN（mm） |
50～2000 |
| 公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
| 適用介質 |
空氣、水、污水、油品、腐蝕性介質等。 |
