氣動高平臺球閥概述：

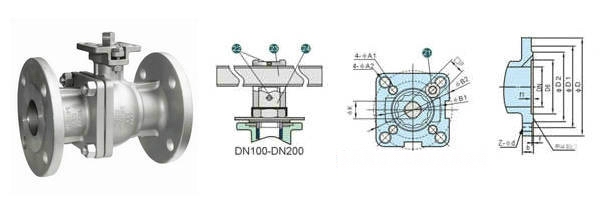

氣動高平臺球閥采用高平臺ISO5211標準設計，是為了方便球閥安裝驅動裝置而設置的連接盤，
可與執行器直接進行安裝，無需再上支架，
而普通球閥在與執行器連接之間則需要有一個支架和連接軸支撐。
氣動高平臺球閥具有流通阻力小，流通量大等特點，不僅能做開關截斷，
也可用于調節流量使用，選用不同材質的閥體和閥座，可用于不同工況。
由于高平臺球閥與氣動執行器之間距離較短，所以不適合用于介質溫度過高的場合，
避免因為高溫而損壞執行器。
氣動高平臺球閥特點：
1、采用高帶平臺設計，執行器與球閥連接無需支架與連接軸，便于安裝。
2、結構簡單、緊密可靠，不需要在增加連接部件，提高產品運行的穩定性。
3、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控*。
4、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
氣動高平臺球閥技術參數：
| 公稱通徑 |
DN15～DN300(mm) |
| 公稱壓力 |
1.6、2.5、4.0MPa |
| 連接形式 |
法蘭式 |
| 結構形式 |
浮動直通式（高平臺閥體） |
| 驅動形式 |
壓縮空氣4-7bar(可帶手動) |
| 動作范圍 |
0～90° |
| 閥芯結構 |
浮動"O"型閥芯 |
| 閥體材質 |
鑄鋼WCB、不銹鋼304、316、316L |
| 密封材料 |
PTFE、PPL（-30℃-180℃） |
| 使用介質 |
水、油品、氣體、腐蝕性介質等 |
| 控*方式 |
開關式(快速兩位切斷)、調節型(閥門定位器4～20mA信號) |

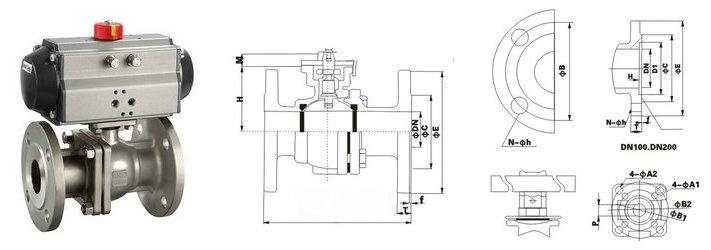

氣動高平臺球閥閥體結構圖：
氣動高平臺球閥工作原理：
氣動高平臺球閥是以壓縮空氣為動力源，以氣缸為執行器，
并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，
實現開關量或比例式調節，接收工業自動化控*系統的控*信號來完成調節管道
介質的流量、壓力、溫度等各種工藝參數。其中氣動執行器可分為單作用和雙作用，
單作用執行器具有彈簧復位的功能，可在失去氣源貨發生故障時自動復位到初始狀態。
