    氣動鑄鋼球閥




    • 閥門型號：Q641F，Q641H
      •

    • 通徑規格：DN15～DN300
      •

    • 結構形式：浮動直通式
      •

    • 閥體材質：鑄鋼WCB
      •

    • 公稱壓力：PN16、PN25、PN40
      •

    • 適用溫度：-30℃～350℃
      •

    • 應用范圍：水、油品、氣體、腐蝕性介質等
      •

    • 產品特點：結構緊湊，流通力大，開關迅速，適用范圍廣
      •










    氣動鑄鋼球閥概述：


    氣動鑄鋼球閥作為氣動閥門的一種，由氣動執行器和球閥以及相關配件組成，是以壓縮氣體（空氣壓縮機）作為執行器的動力源驅動閥門，控*球閥開啟或關閉。

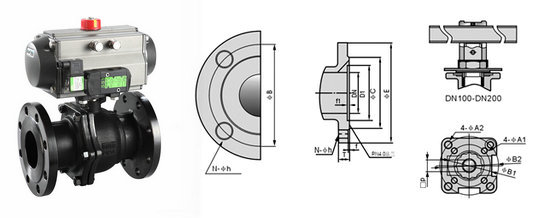

    氣動鑄鋼球閥結構圖


    氣動鑄鋼球閥特點：





    1、氣動鑄鋼球閥采用浮動直通式結構，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過；


    2、氣動球閥以?xún)艋稍飰嚎s空氣為動力源，可以作為開關截?cái)嘧饔谩?/SPAN>


    也可作為流量調節作用，具有操作簡單，可靠性好等特點。


    3、氣動碳鋼球閥的執行器與球閥連接無需支架與連接軸，通過選用不同的閥體和閥座材質，


    可適用于不同的工況介質。


    4、氣動浮動式球閥執行器可選帶電訊號反饋指示及各類附件以實現自動化操作（可選防爆）。





    氣動鑄鋼球閥技術參數：











公稱通徑
DN15～DN300(mm)



公稱壓力
1.6、2.5、4.0MPa



連接形式
法蘭式連接



結構形式
浮動直通式



驅動形式
壓縮空氣4-7bar(可帶手動)



動作范圍
0～90°



閥芯結構
浮動"O"型閥芯



閥體材質
鑄鋼WCB、不銹鋼304、316、316L



密封材料
PTFE、PPL（-30℃-180℃）



使用介質
水、油品、氣體、腐蝕性介質等



控*方式
開關式(快速兩位切斷)、調節型(閥門定位器4～20mA信號)



    氣動鑄鋼球閥外形尺寸：










公稱通徑DN(mm)
主要尺寸
法蘭尺寸



PN1.6MPa
PN2.5MPa



L
H
H1
L1
D
D1
D2
n-φd
D
D1
D2
n-φd



15
130
185
/
140
95
65
46
4-14
95
65
46
4-14



20
140
191
/
140
105
75
45
4-14
105
75
56
4-14



25
150
193
/
140
115
85
65
4-14
115
85
65
4-14



32
165
212
/
164
140
100
76
4-18
140
100
76
4-18



40
180
217
/
164
150
110
84
4-18
150
110
84
4-18



50
200
260
102
190
165
125
99
4-18
165
125
99
4-18



65
220
293
114
210
185
145
118
4-18
185
145
118
8-18



80
250
323
127
247
200
160
132
8-18
200
160
132
8-18



100
280
382
152
276
220
180
156
8-18
235
190
156
8-22



125
320
468
184
348
250
210
184
8-18
270
220
184
8-26



150
360
510
219
378
285
240
211
8-22
300
250
211
8-26



200
400
655
273
524
340
295
266
12-22
360
310
274
12-26



250
630
/
360
/
405
355
319
12-26
425
370
330
12-30



300
750
/
395
/
460
410
370
12-26
485
430
389
16-30


    注：型號代表意義
    Q代表：球閥  6代表：氣動  4代表：法蘭連接  1代表：浮動式  F代表：密封氟橡膠





    氣動鑄鋼球閥執行結構選用：


    雙作用：開關動作都要通過氣源來驅動執行，通氣開、通氣關，氣源故障保持當前位置
    單作用：開關動作只有開/關動作是氣源驅動，而關/開動作是靠彈簧來復位的。


    單作用常閉型：通氣開、斷氣關，氣源故障關閉


    單作用常開型：通氣關、斷氣開，氣源故障打開


    可選附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥


    附加功能：可選防爆，可帶手動裝置（故障時手動開啟、關閉閥門）
